ner-cooccurrence-graphs

Relatório 04 — Detecção de Comunidades (Louvain)

O que mudou

• Adicionada detecção de comunidades com algoritmo de Louvain (python-louvain) ao analysis.py.
• Novas visualizações: grafo colorido por comunidade e distribuição de tamanhos.
• full_analysis() agora inclui comunidades automaticamente.

Resultados por granularidade

Sentença

• 1.521 comunidades

  Modularity: 0,8538

• Alta modularidade indica estrutura de comunidades muito bem definida, mas muitas comunidades pequenas (grafo esparso).

Comunidade	Nós	Tema	Membros principais
C0	490	API e autenticação	api, claude, oauth, anthropic, cli
C1	273	MCP (Model Context Protocol)	mcp, zod, json, ScopedMcpServerConfig
C2	250	Cross-platform / OS	windows, macos, linux, powershell, wsl
C3	208	UI (React/Ink)	react, ink, repl, ansi, tsx
C4	175	Git e integrações	git, github, rest, gitlab

Parágrafo

• 1.367 comunidades

  Modularity: 0,7252

• Modularity menor que sentença — chunks maiores mesclam mais entidades, gerando comunidades menos separadas.

Comunidade	Nós	Tema	Membros principais
C0	1.296	Core (API + auth + MCP)	claude, api, mcp, oauth, cli
C1	691	Git e cross-platform	git, windows, github, powershell, macos
C2	391	UI rendering	ink, ScrollBox, DOM, SGR, ScrollTop
C3	354	State e tools	AppState, AbortSignal, ToolUseContext, AgentTool
C4	226	Misc / temporal	java, utc, month

K-chars (500)

• 1.408 comunidades

  Modularity: 0,7435

Comunidade	Nós	Tema	Membros principais
C0	991	Core (API + git)	claude, api, git, cli, github
C1	509	Cross-platform / shell	windows, macos, powershell, linux, BashTool
C2	410	Autenticação	oauth, jwt, 401, axios
C3	312	MCP	mcp, ScopedMcpServerConfig, lsp
C4	301	UI rendering	ink, ScrollBox, SGR, DOM, ANSI

Análise dos clusters temáticos

Clusters consistentes entre granularidades

Independente da granularidade, os mesmos temas emergem:

1. Core / API — claude, api, anthropic, cli. O núcleo da aplicação: comunicação com a API da Anthropic.

2. MCP (Model Context Protocol) — mcp, zod, ScopedMcpServerConfig. Subsistema de integração com servidores MCP para ferramentas externas.

3. Cross-platform / OS — windows, macos, linux, powershell, wsl. Camada de compatibilidade multi-plataforma.

4. UI (React/Ink) — react, ink, ScrollBox, ANSI, SGR. Interface de terminal construída com Ink (React para CLI).

5. Git — git, github, gitlab, rest. Integração com controle de versão.

6. Autenticação — oauth, jwt, anthropic. Subsistema de login e tokens.

Separação por granularidade

• Sentença produz a melhor separação temática (modularity 0,85) — cada cluster é mais focado, mas perde conexões entre subsistemas.
• Parágrafo mescla temas no cluster C0 (API + MCP + auth juntos) — reflete que esses subsistemas são mencionados juntos nos mesmos blocos de código.
• K-chars fica entre os dois, com OAuth se separando como cluster próprio.

Insight arquitetural

A detecção de comunidades revela a arquitetura do Claude Code:

• Um core de API/auth fortemente conectado
• Subsistemas satélite (MCP, UI, Git, OS) com interfaces claras
• A camada de UI é surpreendentemente isolada — pouca co-ocorrência com a camada de API, sugerindo boa separação de responsabilidades.

Figuras geradas

Arquivo	Conteúdo

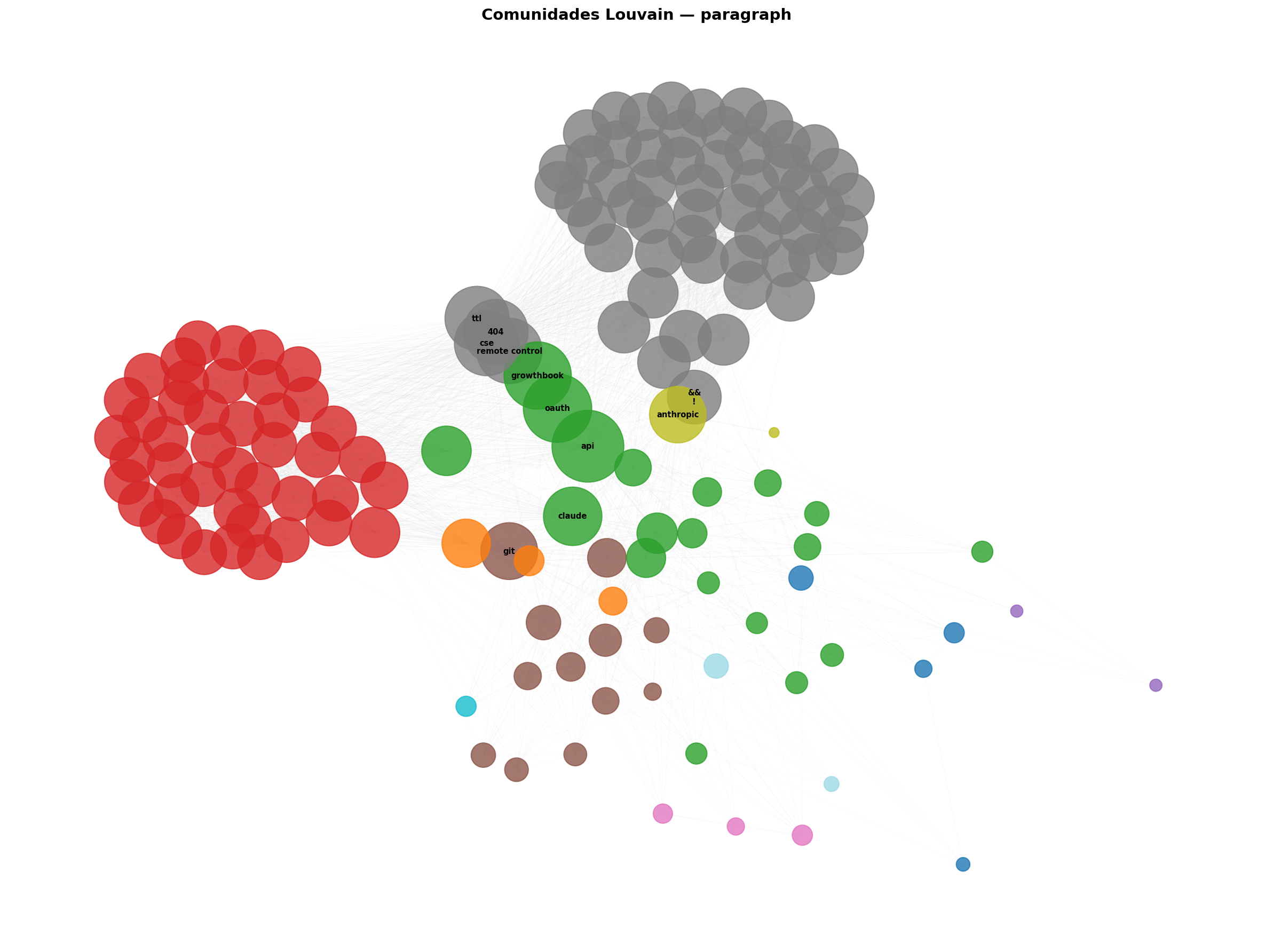

figures/04-louvain/communities_*.png	Grafo colorido por comunidade Louvain

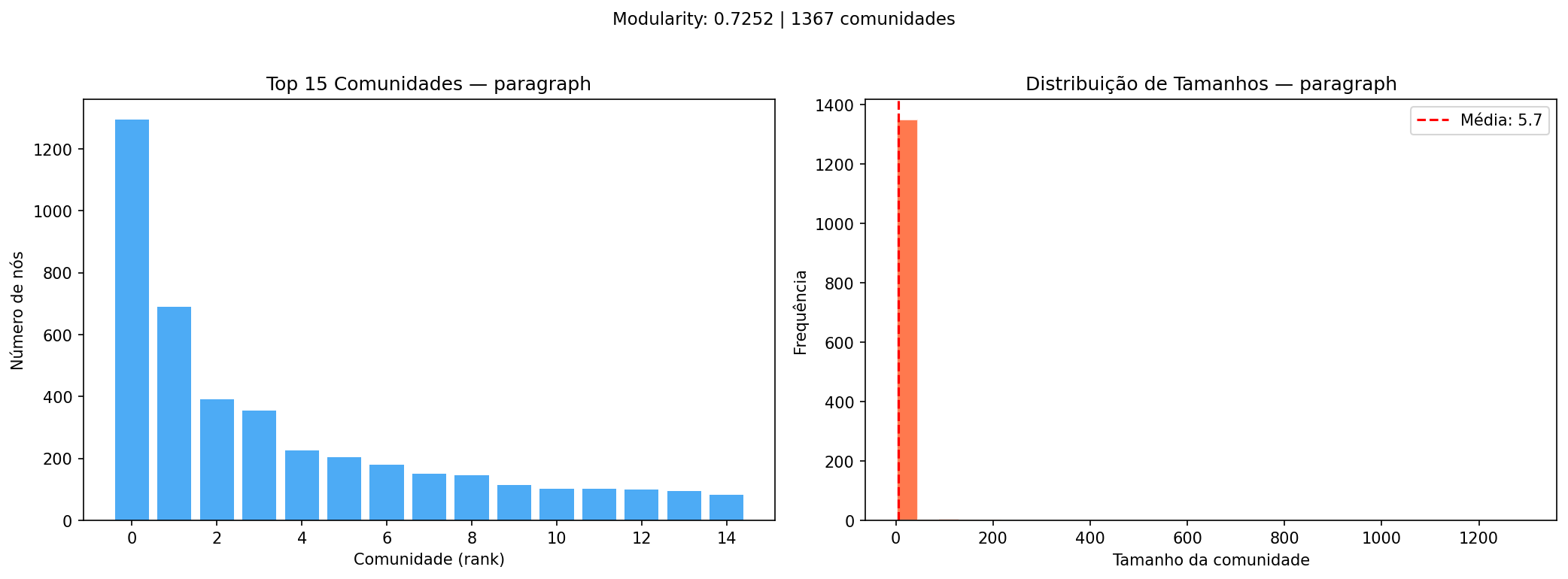

figures/04-louvain/community_sizes_*.png	Distribuição de tamanhos
figures/04-louvain/degree_dist_*.png	Distribuição de grau
figures/04-louvain/graph_viz_*.png	Grafo colorido por tipo de entidade

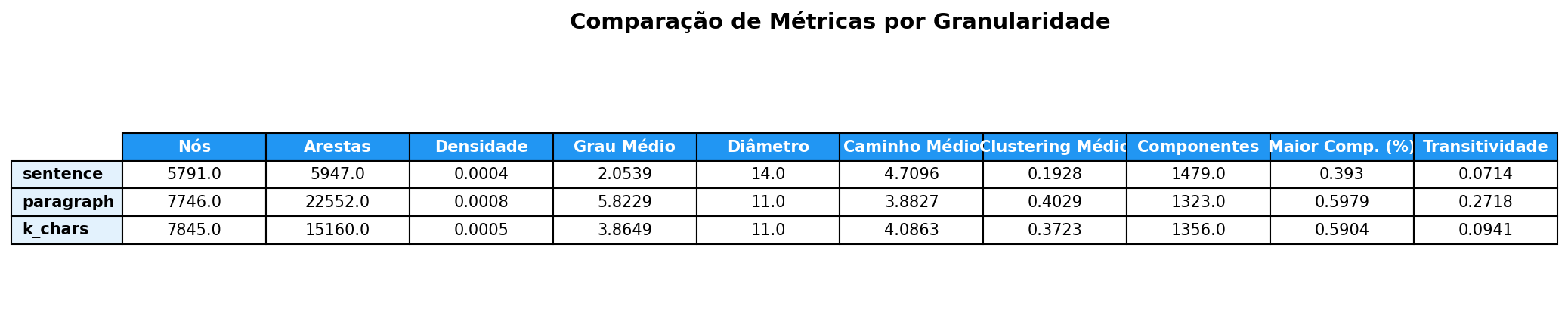

figures/04-louvain/comparison_table.png	Tabela comparativa

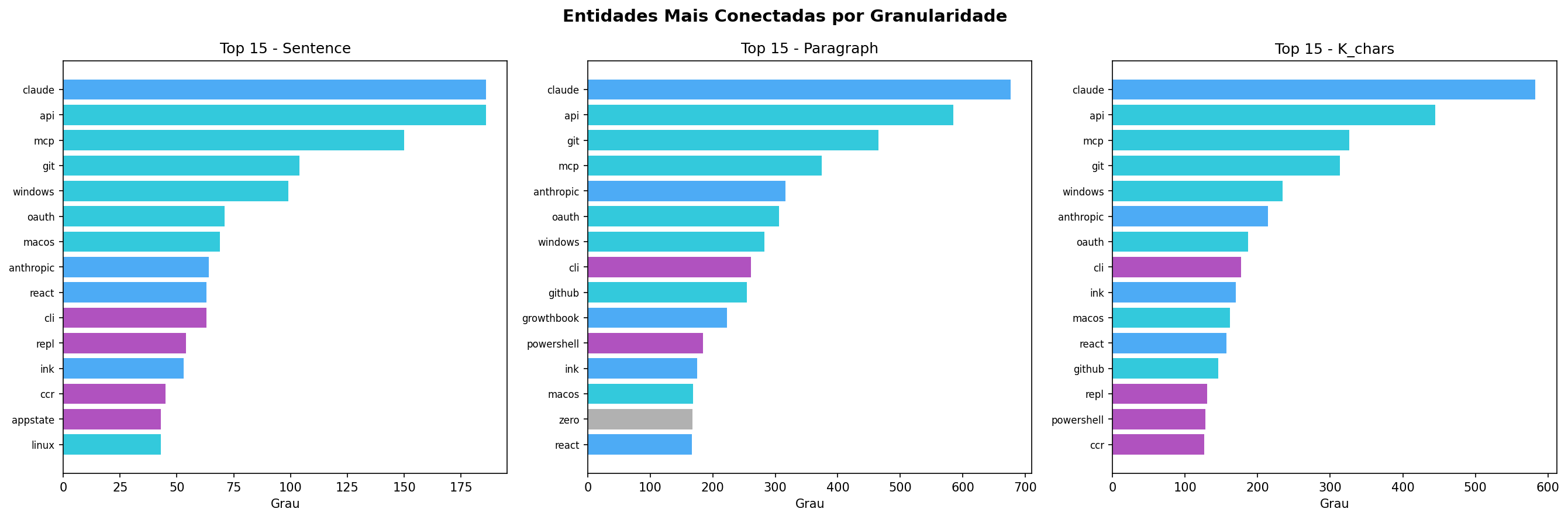

figures/04-louvain/centrality_comparison.png	Top entidades por centralidade
